OpenBender
Browserbasierter Editor für Blechprofile
Profile zeichnen, Längen und Winkel exakt bearbeiten, Stückliste und Projektdaten erfassen, in 3D betrachten — und als massgenaues DXF oder PDF-Rüstauftrag ausgeben.
MIT-Lizenz | Version 0.19 (Beta) | Ausgelegt für Tablet und Desktop
Hinweis: Neue Version Online seit dem 11.Okt, evtl. müssen Browser Daten gelöscht werden um die fehlerfreie Funktion zu gewährleisten.
sha-256 hash: 193d55c91e3e4400d2b53fcf0533d031d41a20a55406388a5fb09834ee6c7b2f
WARUM OPEN SOURCE
Aus der Praxis auf der Baustelle entstanden
🖊️ Das Problem
Spengler müssen regelmässig Blechprofile aufnehmen — für Angebote, als Produktionsauftrag für die Werkstatt oder für einen externen Produzenten. Unleserliche Skizzen und verlorene Notizzettel kosten Zeit und Nerven.
🗹 Unsere Haltung
Open-Source und Self-Hosting gehören zu den Grundsätzen der Bau-Blech Bühler GmbH. Wer täglich mit den eigenen Werkzeugen arbeitet, soll sie auch verstehen, anpassen und selbst hosten können. Deshalb geben wir OpenBender frei an alle Berufskollegen weiter, die es brauchen können.

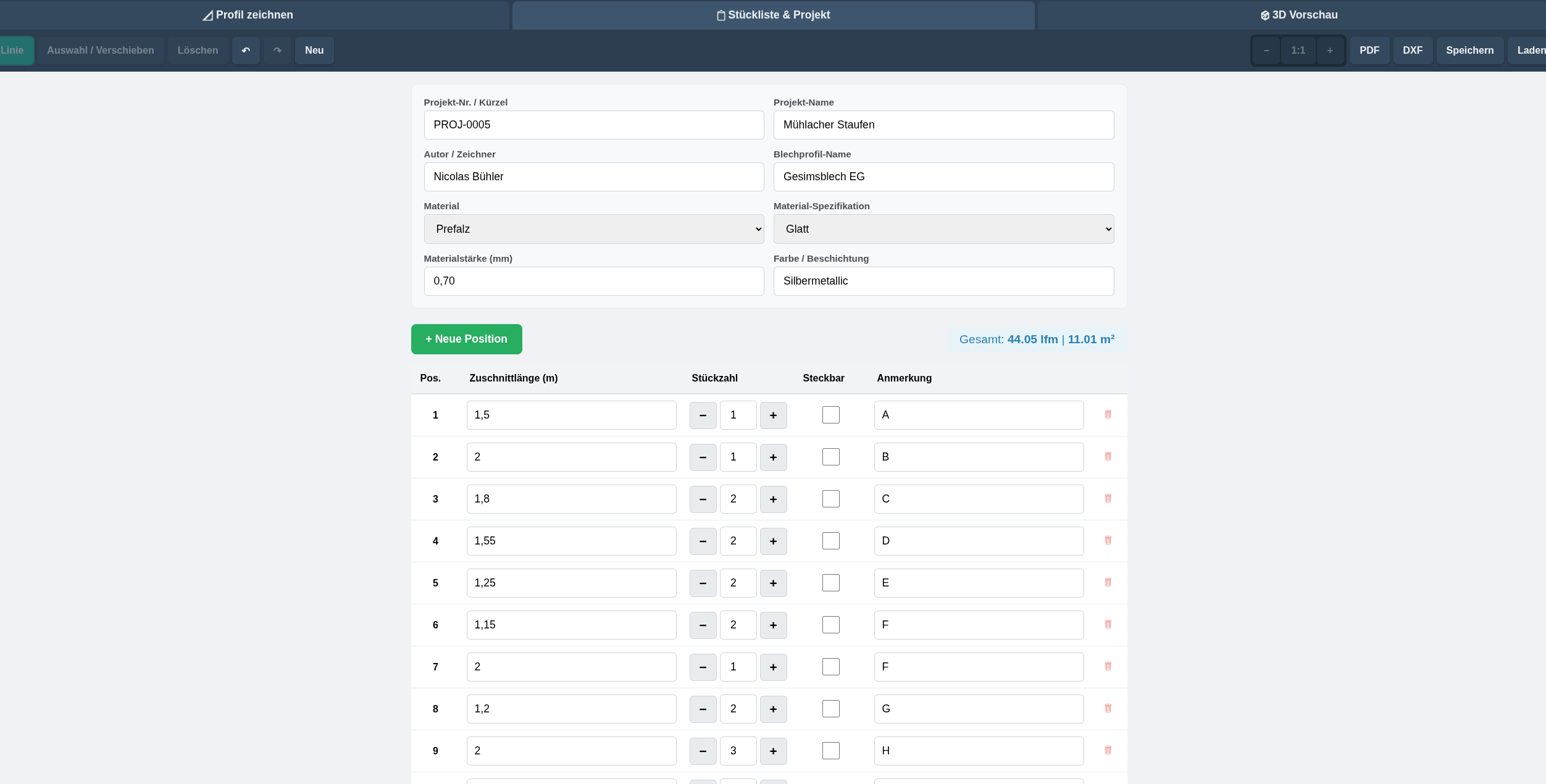

Screenshots
Ein Blick in die Applikation
Funktionen
2D-Profil Editor:
Ein Profil als Abfolge von Punkten und Segmenten zeichnen.

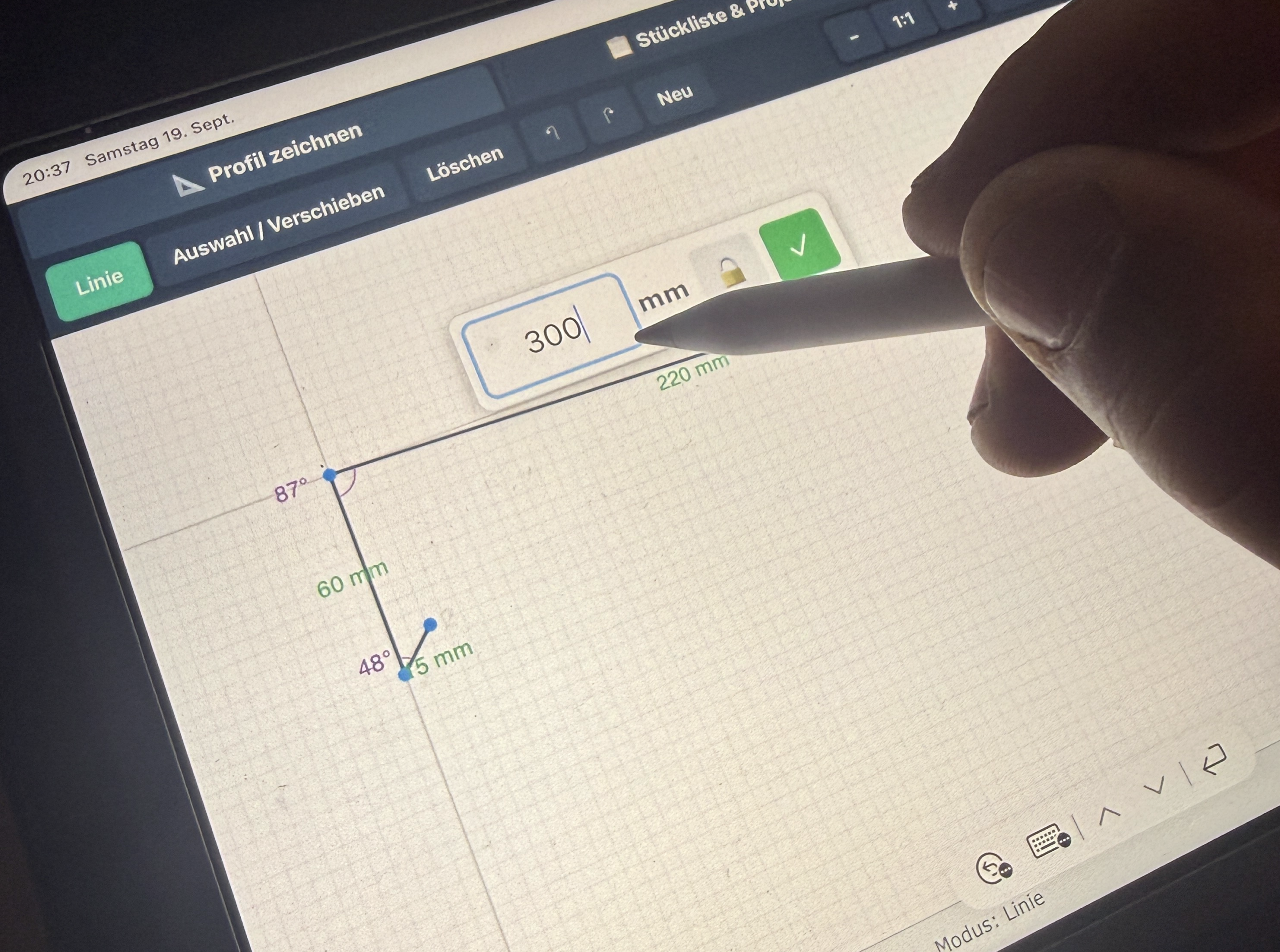

Masse per Klick bearbeiten:
Auf ein Längen- oder Winkel-Label klicken, exakten Wert eingeben, optional sperren.

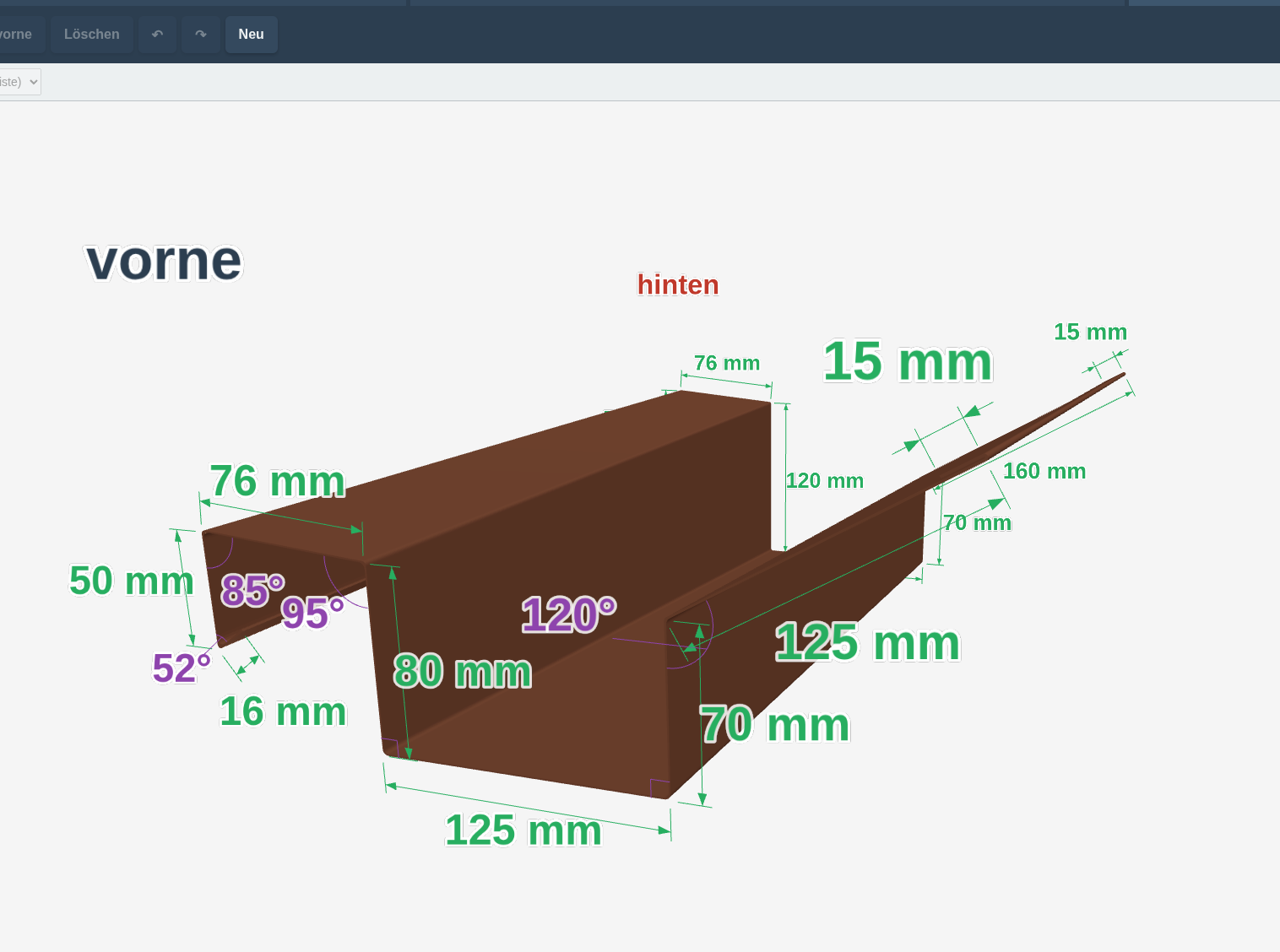

Konische Blechprofile
Bleche können bei Bedarf konisch und steckbar konstruiert werden.

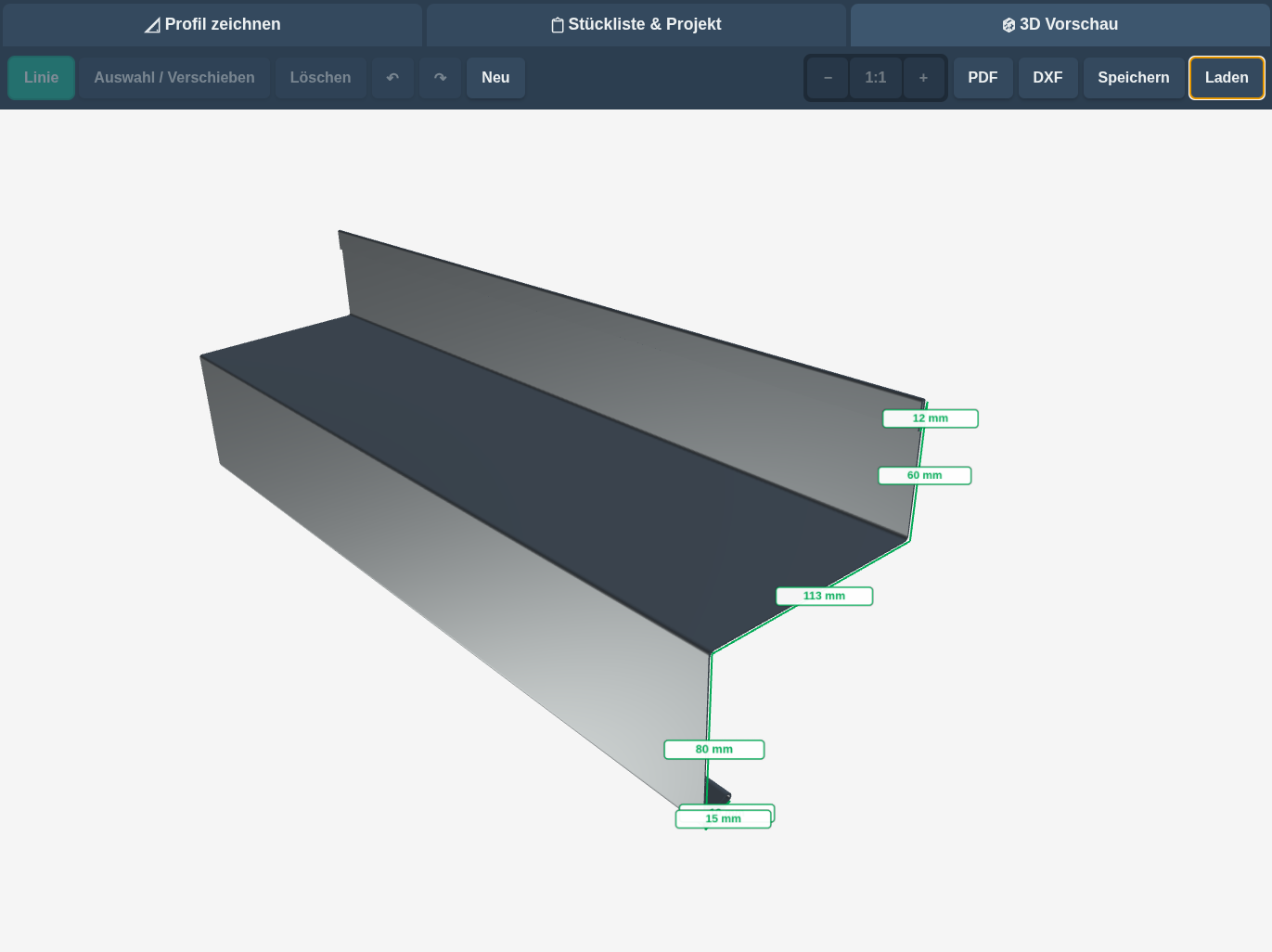

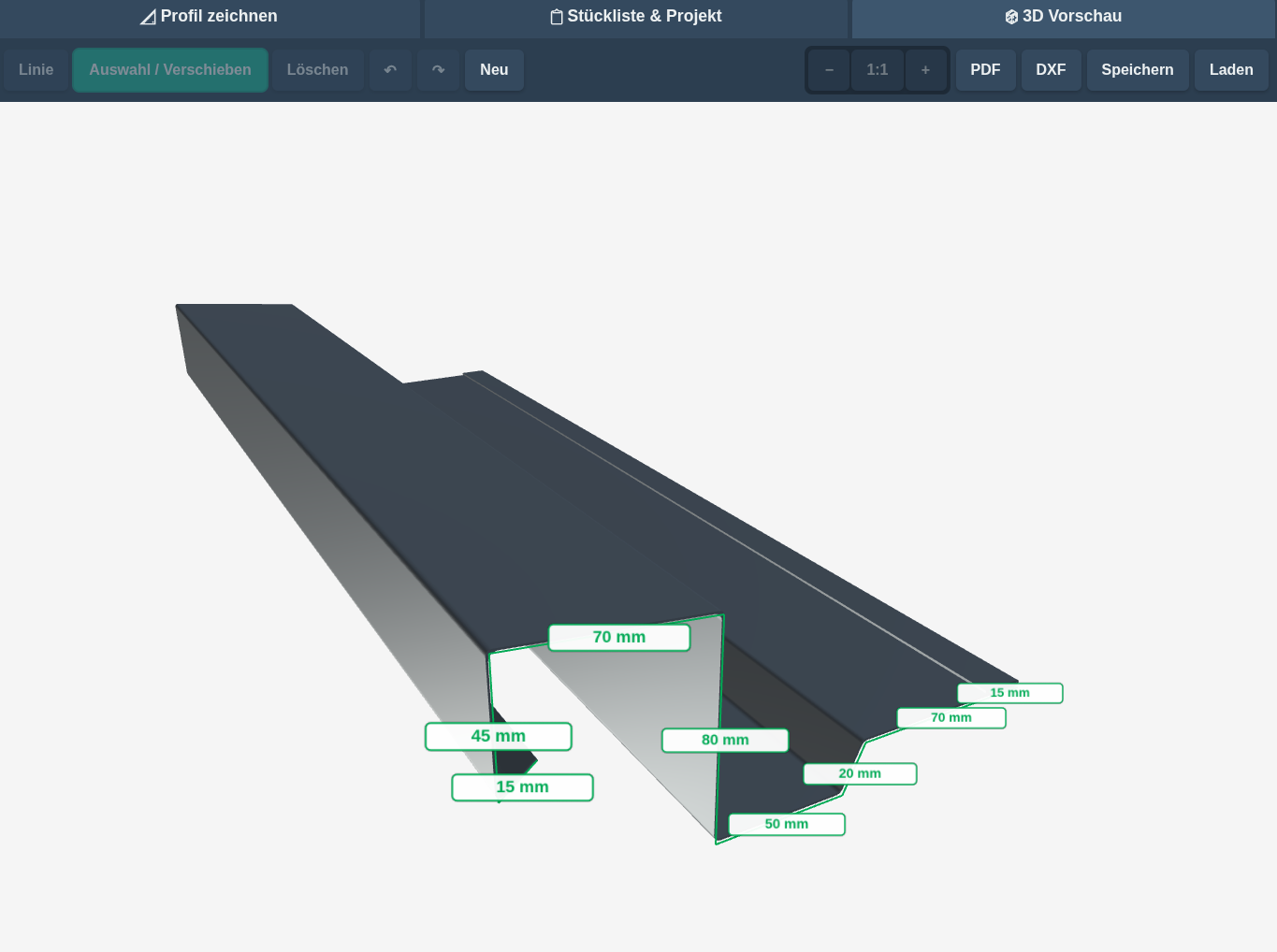

3D-Vorschau:
Das gebogene Profil direkt in der dritten Dimension betrachten.

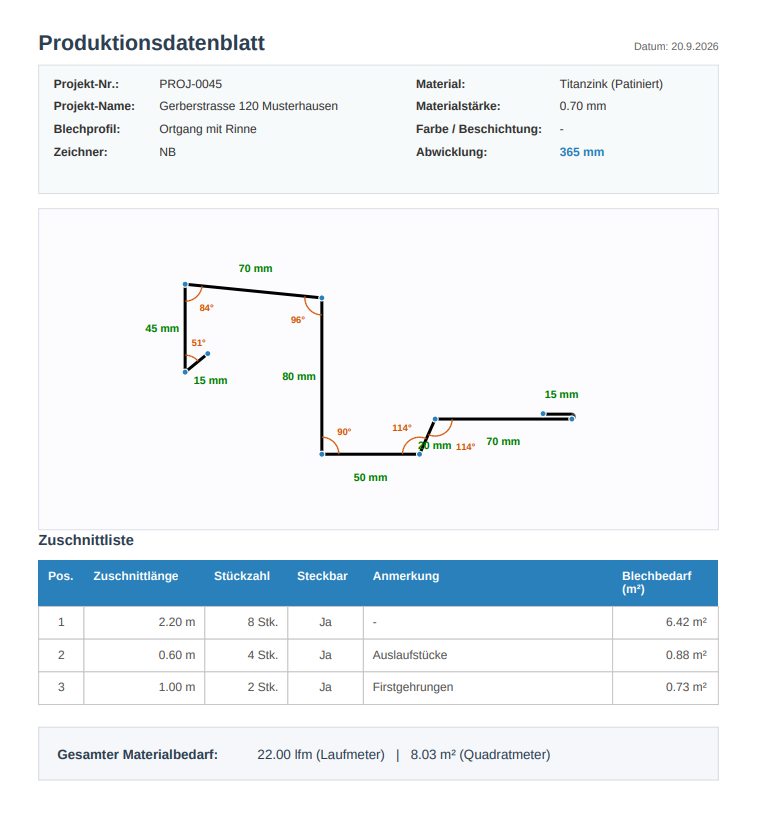

PDF-Export:
Fertigungszeichnung inklusive Stückliste und Projektdaten

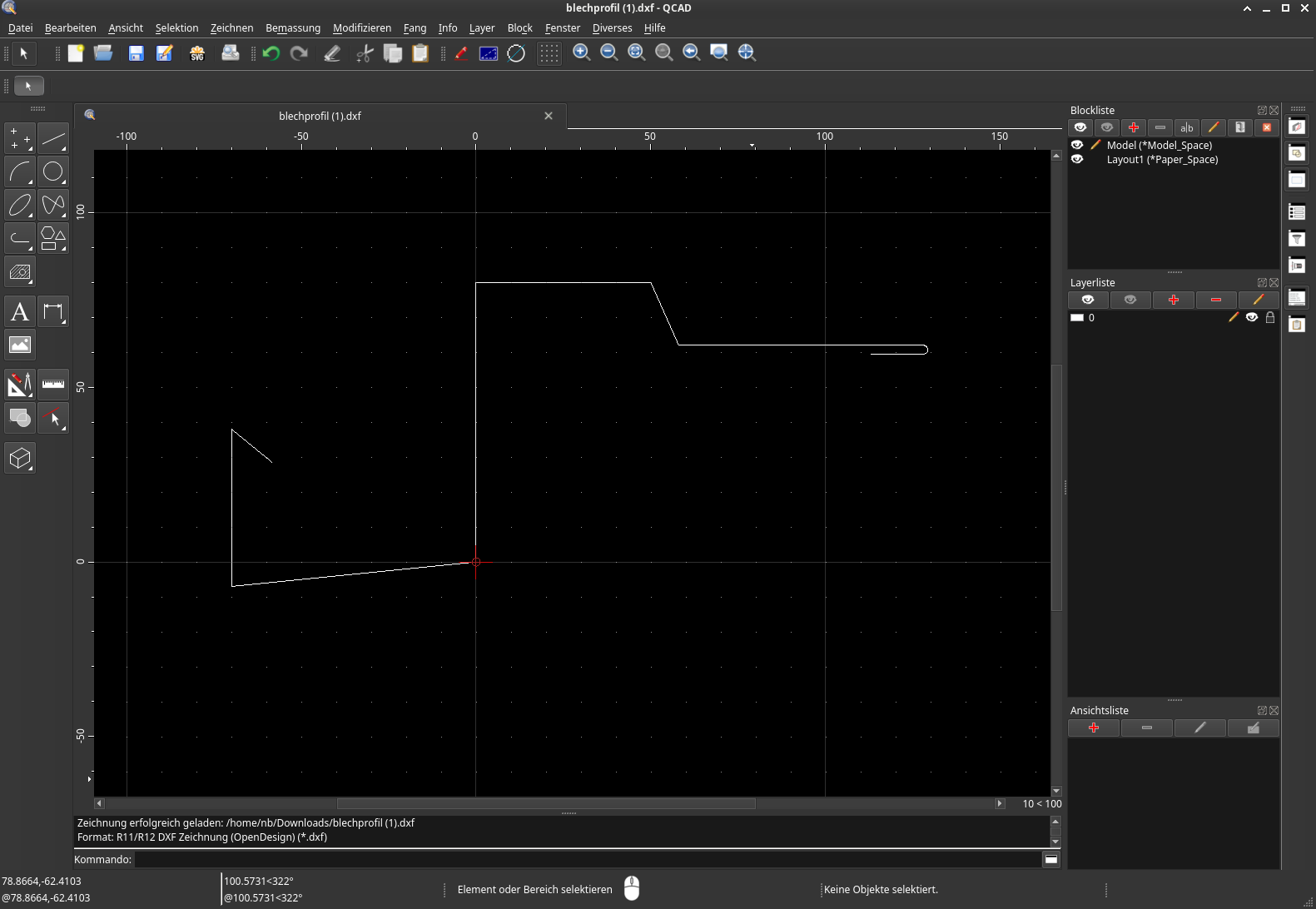

DXF-Export:
Massgenauer 2D oder 3D Export zur Übergabe an geeignete Abkantmaschinen oder zur Verwendung in CAD-Tools.
Tablet- & Touch tauglich:
Gedacht für die Verwendung auf der Baustelle – Komfortables Ausmessen mit den Tablet.
Materialkatalog:
Diverse gängige Metalle stehen für die Rüstausgabe zur Verfügung.
Technik
Läuft vollständig im Browser
Vanilla JavaScript (ES-Module), Canvas 2D, Three.js für die 3D-Vorschau, jsPDF für den PDF-Export —
alles per CDN eingebunden. OpenBender soll Betriebssystem unabhängig benutzbar sein.
Lizenz & Download
OpenBender steht unter der MIT-Lizenz — frei nutzbar, veränderbar und weiterverteilbar,
für private wie kommerzielle Zwecke, ohne Gewährleistung.
Ein Open-Source-Projekt der Bau-Blech Bühler GmbH – Entwickelt mithilfe von ClaudeCode
